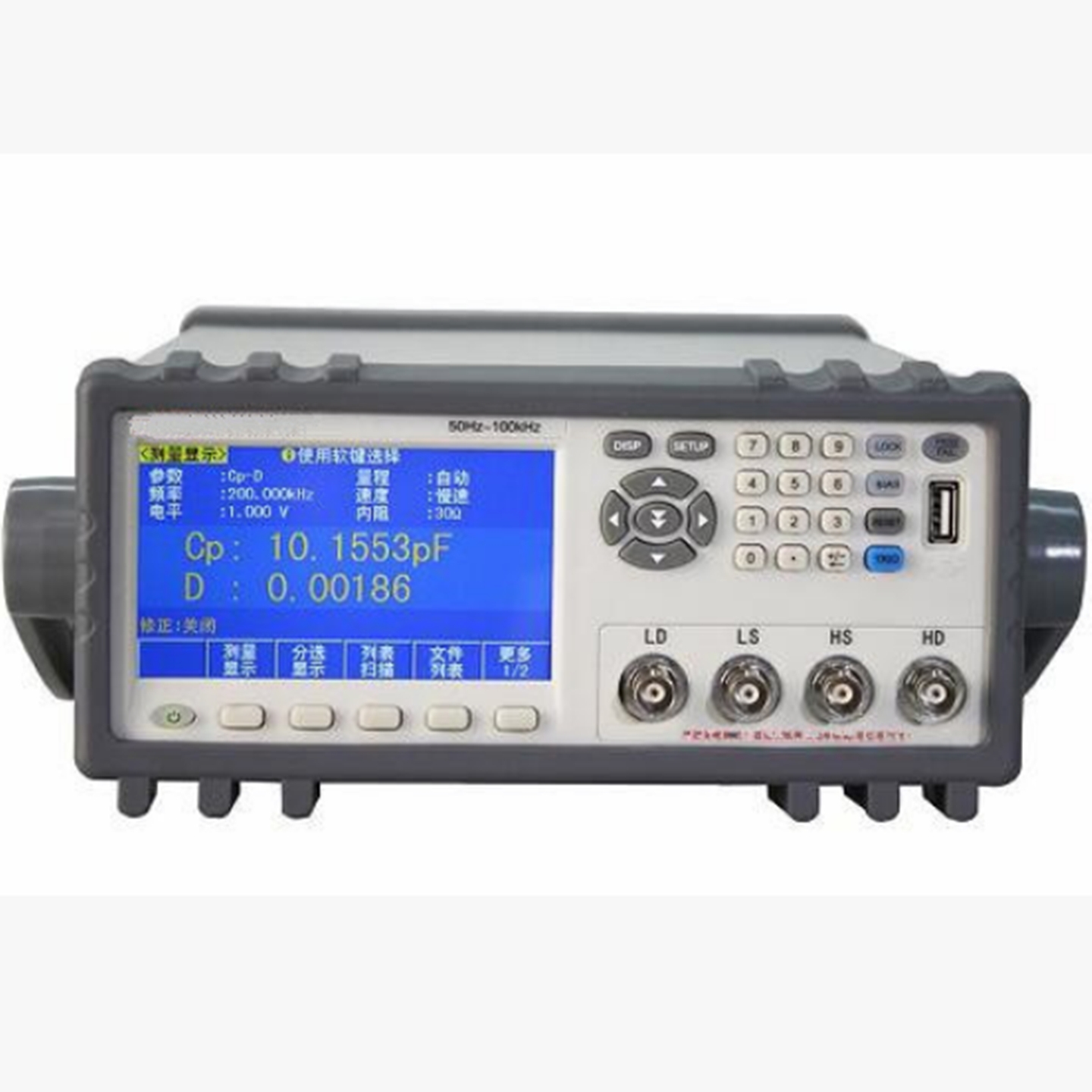

电容电阻电感工程元器件测量仪ZXQC-JK2830

电容电阻电感工程元器件测量仪ZXQC-JK2830电容电阻电感工程元器件测量仪ZXQC-JK2830

显示 4.3  TFT LCD显示器480X272
基本测量准确度LCRZ 0. 05% .
DCR、图数比0.1%
测试频率50Hz    -   100kHz, 0. 01Hz步进
AC信号电平10mVrms
---2Vrms;100uArms
一20mArms
信号源输出阻抗
30Ω、100Ω
RDC测试信号电平1V
DC偏|置-
电压源-
测试参数
基本原件L、C、R、Z、D、Q、|Y|、G、X、
φd、φr、RDC、Vm、
Im， △%
变压器DCR1 (初|级，2端) , DCR2 (次|级，2端) ,M (互感) N, 1/N, phase (相位) ，Lk (漏感)
,C (初、次|级|电容)
测试速度(ms/快速:12. 5ms;中速:83 ms;慢速:167 ms
次)
列表扫描201点，扫描参数:
测试频率、AC电压、AC电流、
DC  BIAS电压、DC BIAS电流
图形扫描分析--------
功能L- -RDC同时测试， 软电源开关，一键截屏功能， 数据记录功能
比较器 10档分选，PASS/FAIL指示，档JI数功能
存储
内部: 100组仪器内置测试设定文件，201次测试结果，
USB存
储器:设定文件、GIF图像、CSV数据文件
等|效电路 串联，并联
量程方式 自|动，保持
触发方式
内部，手动，外部，总线
平均次数1-255
清零校准功能 开路，短路，负载，ALC功能
数学运算 直读，△%，△ABS
触发延|时设定
0-60. 000s , lms步进

步进延|时设定
0-60.000s, 1ms步进

列表扫描.
201点，扫描参数:测试频率，AC电压，AC电流，DC BIAS电压，DC BIAS电流
通用功能
测试电缆长度: 0、1m，，触发延|时: 0-999s， 键盘锁|定功能
内部非易失性存储器
100组LCRZ仪器设定文件，201次测试结果
外部USB存储器
仪器设定文件，CSV数据文件，截屏. (GIF图像)
接口
HANDLER (控制接口) ，USB HOST, RS232C, RS485 (选件)，GPIB (选件)
尺寸(宽*高*深)
上架尺寸: 215mm*88mm*336mm
外形尺寸: 215mm* 105mm*363mm ，净重3. 9kg
