椭圆齿轮流量计 铸铁型 常规100度 LC-A椭圆齿轮流量计 铸铁型 常规100度 LC-A
椭圆齿轮流量计是用于管道中液体流量连续或间断测量和控制的容积式计量仪表。能测量高温高粘液体、标定方便、安装建议等
适用于石油、化工、化纤、交通、商贸、食品、卫生等部门的流量计量。

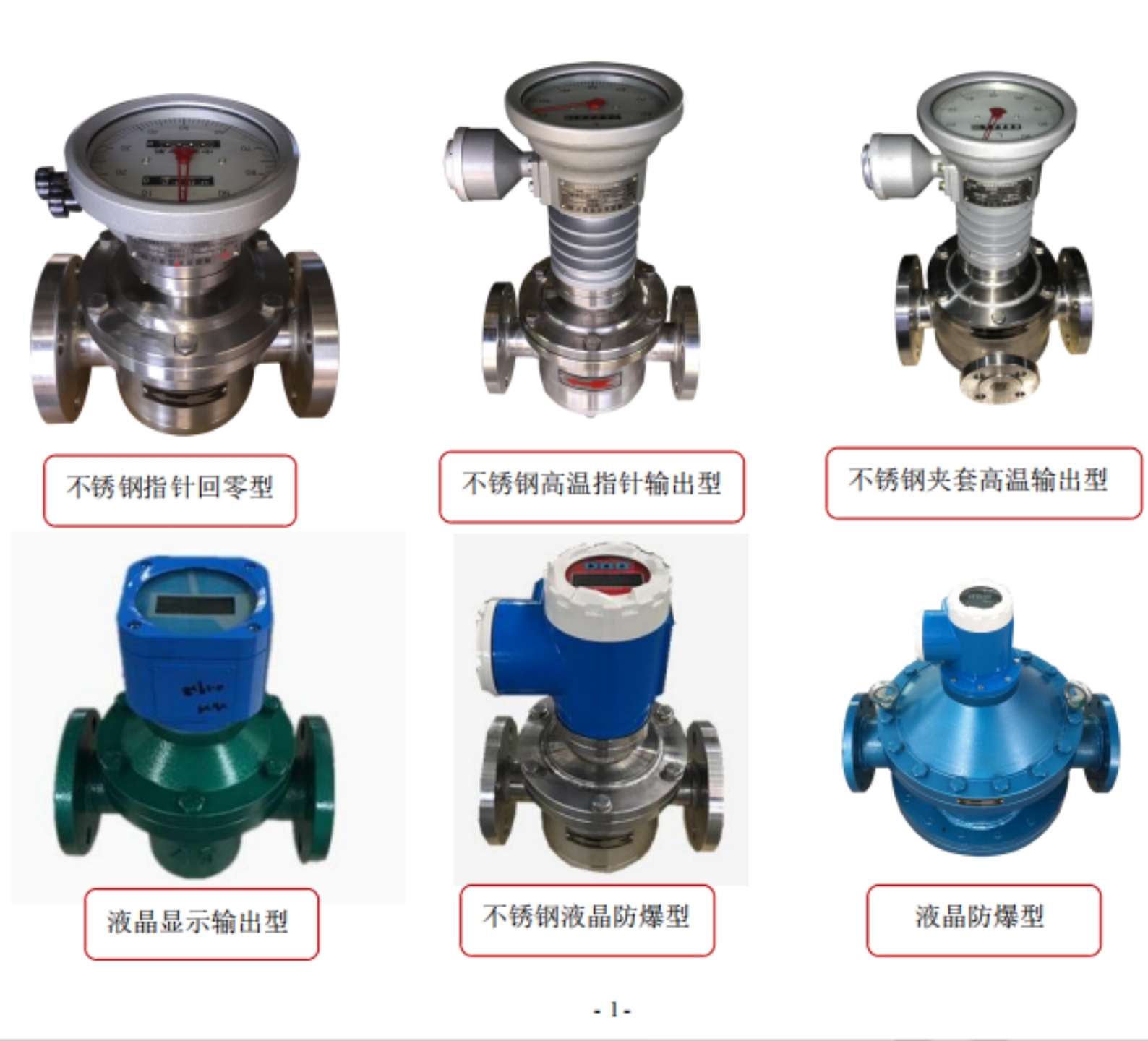

LC 系列椭圆齿轮流量计装有指针和字轮累积装置，可现场直接显示流经管道内的液体累积流量。在计数机*构中附加发讯装置与电显仪表配套可实现累积、定量和瞬时流量远传集中控制。加装
散热器或椭轮欠齿可测量高温、高粘液体。
不同的液体（酸、碱、盐、有*机溶液等）流量计主体可选择不同的材质制造。
二、结构与工作原理
椭圆齿轮流量计由流量变送器和计数机*构组成。变送器与计数机*构之间加装散热器，则构成高
温型流量计。送变器由装有一对椭圆齿轮转子的计量室和密封联轴器组成，计数机*构则包含减速机
构、调节机*构、计数器、发讯器。
计量室内由一对椭圆齿轮与盖板构成初月形空腔作为流量的计量单位。椭圆齿轮靠流量计进出
口压力差推动而旋转，从而不断地将液体经初月形空腔计量后送到出口处，每转流过的液体是初月
形空腔的四倍，由密封联轴器将椭圆齿轮转的总数以及旋转的快慢传递给计数机*构或发讯器，便可
知道通过管道中液体总量和瞬时流量。

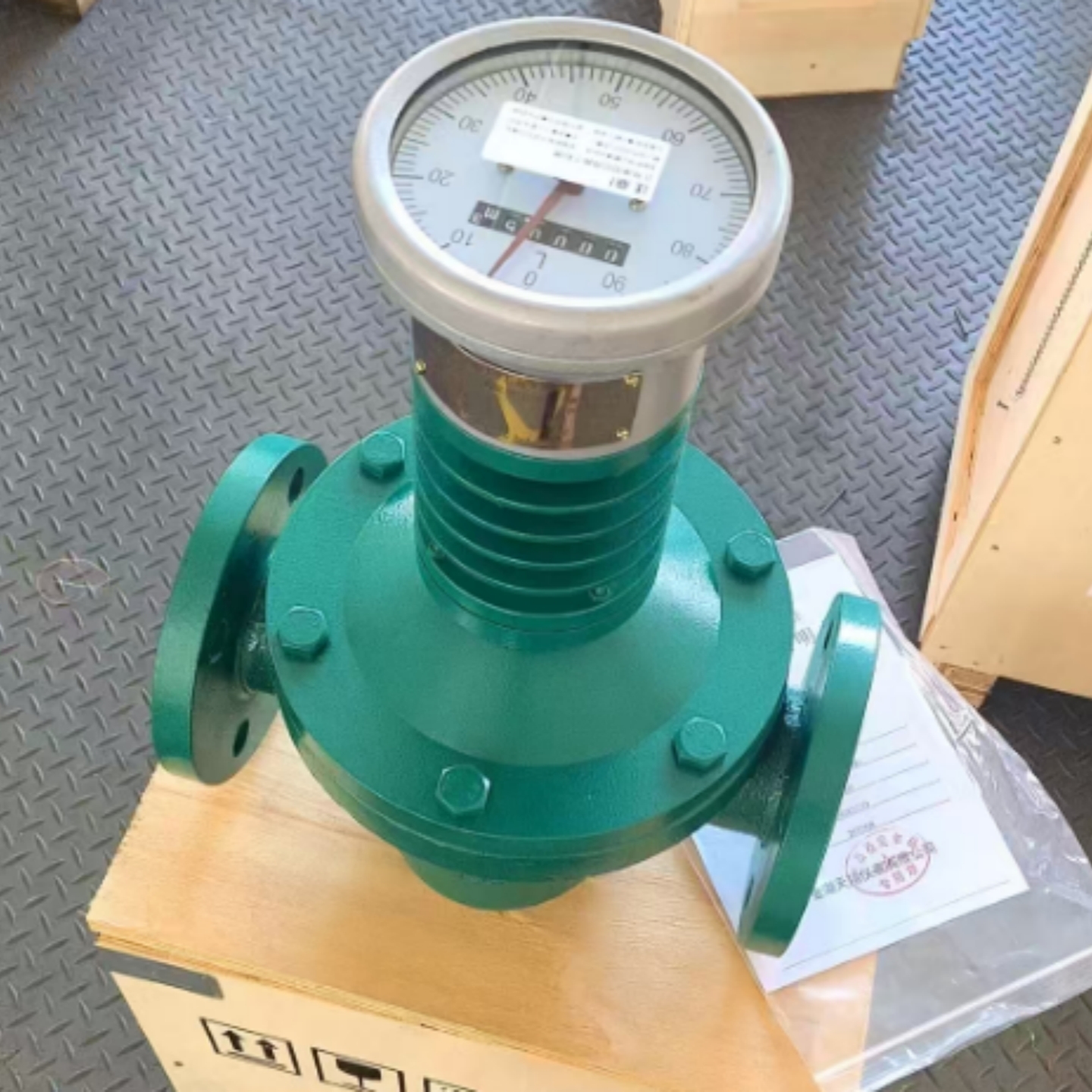

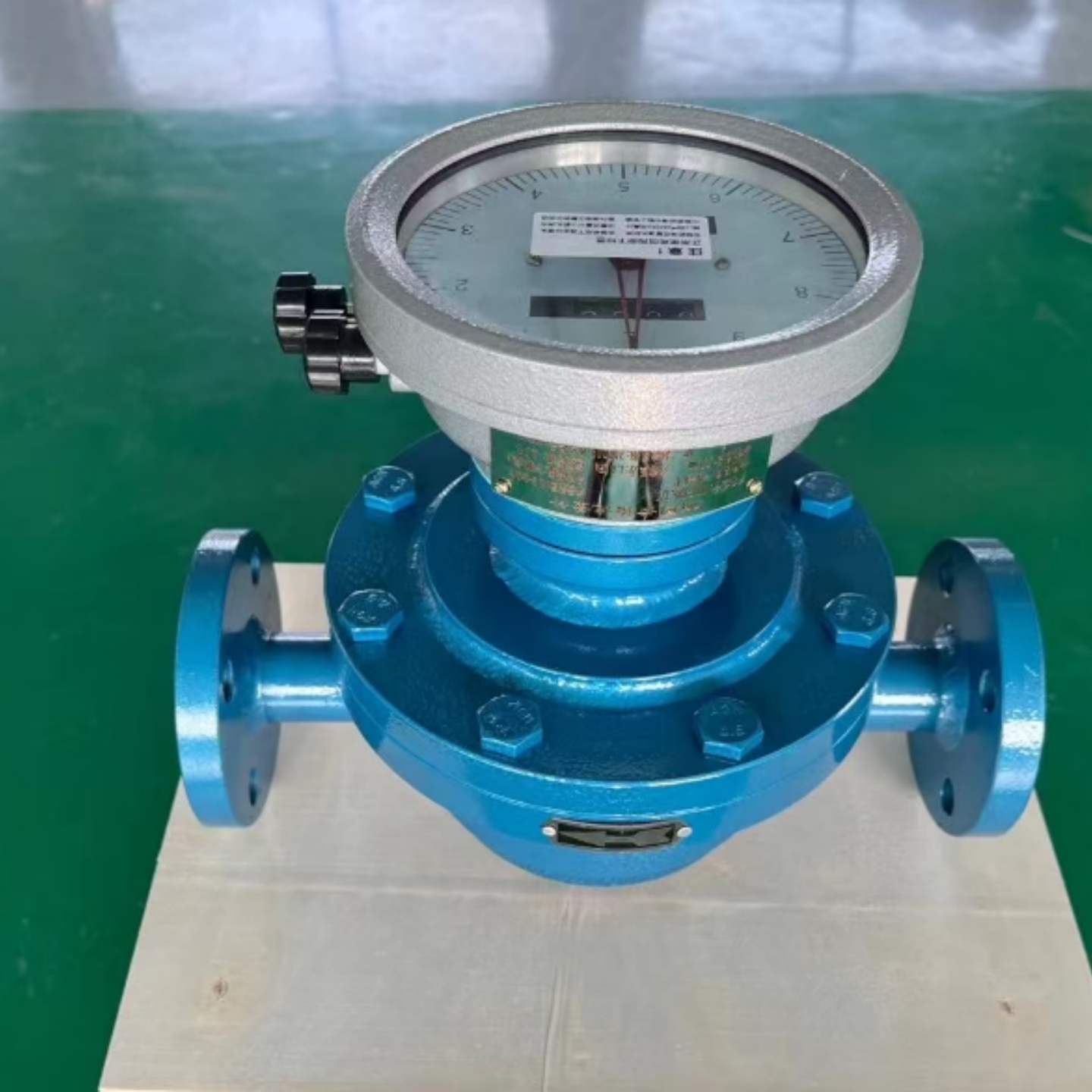

LC—A 铸铁型
公称压力 MPa 1.6
温度范围℃
常规指针型：-20~+80；高温指针型：-20~+200；
常规液晶型：-20~+60；高温液晶型：-20~+150；
精度等级 0.5%
技术参数
1. 工作电压:DC12/24V
2. 传输距离:0-1000M
3. 电性能精度:±1 个脉冲
4. 使用环境温度:-10~+65℃
