精度引伸计系列
技术说明
一、引伸计简介
本系列电阻应变片式精度引伸计适用于各种试样标距内的变形测量。可与测量放大器，应变仪等二次仪表组成变形测量系统，测定试样标距内变形量，并将信号输入给计算机或函数记录仪进行数据处理和绘制试验曲线，是现代力学检验测量仪器。
二、引伸计规格
标距(mm)：25、50、100、200、250、500
量程(mm)：2.5、5、10
可以按照具体客户的具体要求定制
三、引伸计结构及工作原理

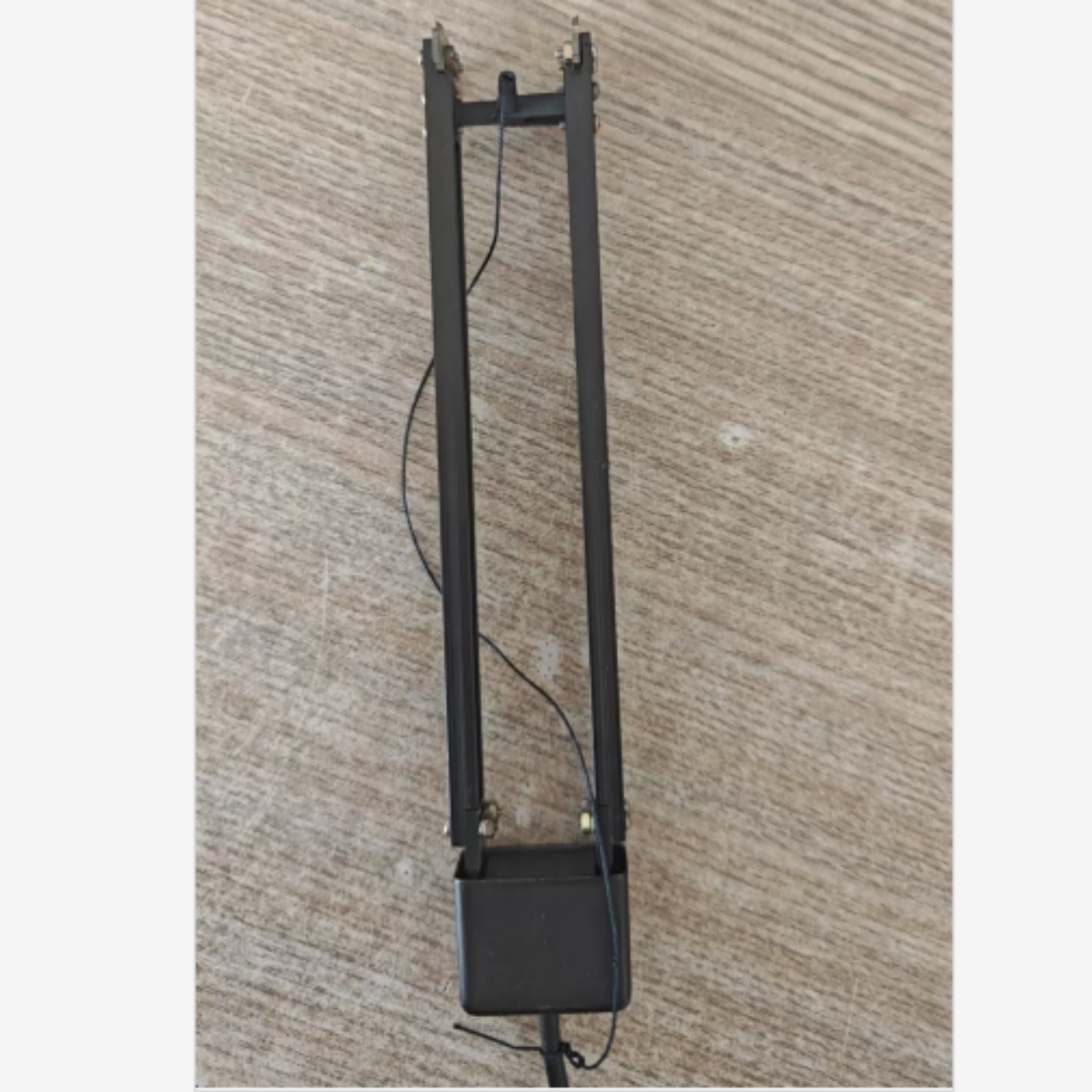

本系列引伸计主要由刃口、支臂及弹性体组成。在弹性体上贴有一组电阻应变片并组成全桥。当试验进行时，引伸计刃口随试样的变形而产生相对位移，引起弹性体也产生变形，组成全桥的应变片即输出变形信号。 在支臂前方装有标距定位机*构，用一个插针来准确定位。
四、引伸计主要技术参数
引伸计可按满量程衰减1、2、5、10倍四档使用(或测量放大器量程测量，不分档)。
全桥阻抗：350Ω
输出灵敏度：≥1.5mv/V
非线性度：≤±0.5% FS
供桥电压：3～12V
五、引伸计标定方法
1、将标定仪对零，装上引伸计，拨下定位针。
2、调整测量放大器等二次仪表的零点。
3、转动标定仪刻度盘，先对三次满度并回零，然后按2、4、6、8、10等分点标到满度(指满量程)反*复三次即可。
|
