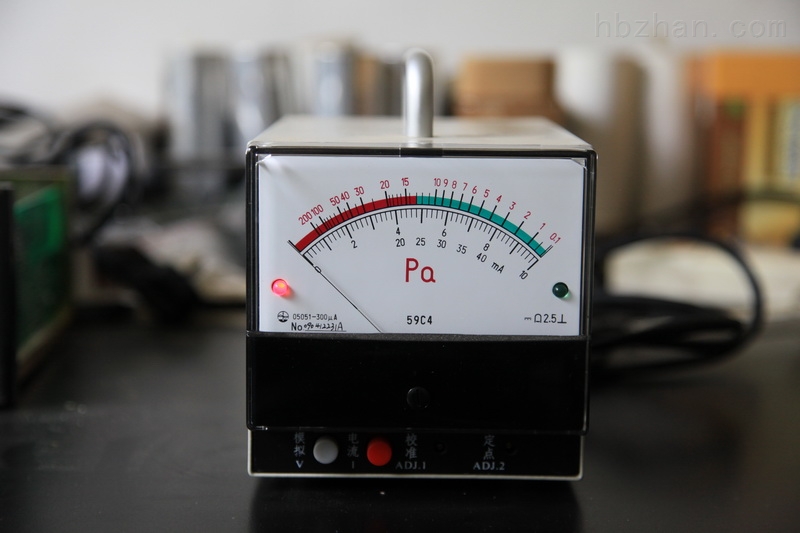

指式热偶真空计0.1-200Pa 型号:JLKX-54DB 库号：M252189 一. 用途
54 D 热偶真空计由 ZJ－54D 型高稳定热偶管和电子控制单元组成, 可用于科研和生产中低真空度的测量和控制。由于采用了高稳定的热 偶规管, 使测量读数准确, 反应快且抗污染能力强, 了真空度测量示值的可靠性。此仪器特别适用于电冰箱、空调生产线上真空度的测量。它除了直接由电表指示真空度外, 还可预先设定生产过程中冰箱、空调所要求的真空度点(例如13 Pa), 便于生产人员直观地从控制仪上红绿灯切换情况进行操作控制, 确保冰箱、空调产品质量。
二. 使用环境条件
1. 室 温: 0 ~ 50 ℃
2. 相对湿度: 80 %
三. 主要技术指标
1. 测量范围: 0.1 ~ 200 (Pa)
2. 示值误差: 1～100 (Pa) 50 %
3. 外形尺寸: 160×120×120 mm
4. 仪器净重: 2.2 kg
5. 安装孔距：10080 mm
M64螺钉深入机箱不得15mm(机箱底部安装） 前面板尺寸：120mm120mm
四. 使用说明
1. 将热偶规管垂直向上接在被测容器上, 用电缆线将规管与仪器相连接,打开电源即可测量。
2. 调整加热电流: 按住电流键，按规管所标加热电流值，调整校准（mA）电位器，使指对准表头mA值 。（新仪器依所配规管已调整）
3. 予置切换点：按住模拟键, 调整定点电位器使表头指示所予置的真空度值, 当系统真空度到达时，指示灯即切换。低于设定值红灯亮，高于设定值绿灯亮。
4. 校准：应在有标准真空计的系统上进行, 调节校准电位器，使表指示值与标准计*, 建议在所需测量点校准。若无标准计, 可在小于0.01Pa的真空系统上, 调整校准电位器使指满度。当长期使用后和规管无电流值时, 都应进行校准，若测量腐蚀性，可凝性气体需经常校准。
5. 仪器内设有三个电位器，100 (电流校准），5K (10mV校准），10K (表头零位校准），可在维修、校准电参数时调节。
6. 保险管为0.25 A。
7. 仪器保修期为一年 (规管除外)。
|
