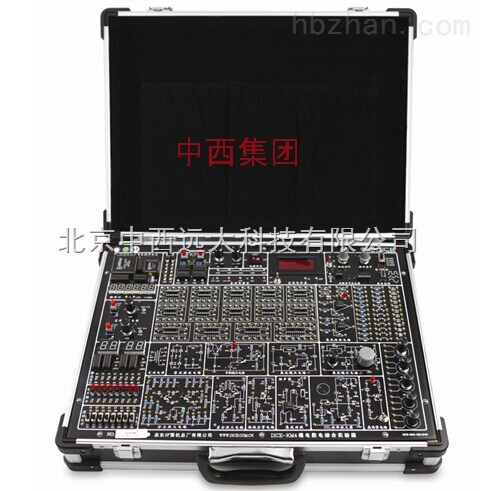

(LQS）数字模拟电路综合实验箱 型号:MH80-DICE-KM4 库号：M12791 (LQS）数字模拟电路综合实验箱 型号:MH80-DICE-KM4 库号：M12791 (LQS）数字模拟电路综合实验箱 型号:MH80-DICE-KM4 库号：M12791 数字模拟电路综合实验箱 型号:MH80-DICE-KM4 库号：M12791 查看hh真正的数电模电综合实验箱！非市场上常见的简化阉割版。自带函数信号发生器，数字电压表，6位数字频率计！板载常用器件库，另有扩展区域,实现开放教学。 一、技术指标： 1、电源： 输入： AC 220V±10%，50HZ 输出： DC：-5V～-12V, 电压连续可调， I≥0.2A DC：＋5V～＋27V，电压连续可调，DC I≥0.2A DC：±12V，+5V，DC I≥0.2A 以上各路输出均有过流保护，自动恢复功能 AC ：7.5V×2；AC I≥0.15A 2、可调直流信号源：双路-0.5V～＋0.5V；－5V～＋5V两档连续可调。 3、函数发生器波 形：输出方波、三角波、正弦波三种波形频率范围：分四档，2HZ～20HZ、20HZ～200HZ、200HZ～2KHZ、2KHZ～20KHZ 幅 值：方波、三角波0~20V(Vp-p) ，正弦波0~10V(Vp-p) 4、2组单脉冲：可同时输出正负两个脉冲 5、4路（T1、T2、T3、T4）时序发生器及启停电路 6、6路固定脉冲输出1HZ、10HZ、1KHZ、10KHZ、100KHZ、1MHZ 7、8路开关量输入、8路输出显示电路 8、4位LED数码管 (BCD码显示) 9、圆孔型双列直插式IC集成电路插座：14脚10只，16脚3只，20脚1只 10、板载5只可调电位器：1K、10K、100K、470K、1M |
