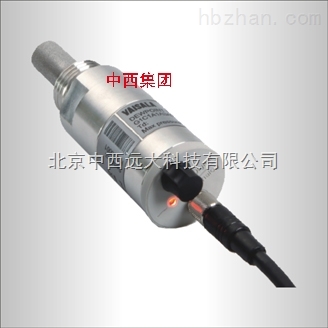

DMT143露点仪维萨拉(Vaisala)DRYCAP®露点传感器
采用维萨拉(Vaisala)DRYCAP®传感器的DMT143露点仪是一种小巧型的露点测量仪表，它可以直接安装在大50 bar(725 psia)的压力系统中。维萨拉(Vaisala)DRYCAP®传感器技术有着长期的运行表现。该传感器完耐受潮湿环境，因此DMT143露点仪在有水溅的工业场合可以有非常良好的表现，这些应用场合包括工艺系统故障期间或开车阶段出现管路冷
凝。传感器还极耐受颗粒杂质、油气和大多数化学气体，对流速变化也不敏感。
校准周期更长
DMT143露点仪的校准周期长达两年一次。此外使用维萨拉(Vaisala)的DM70手持式露点仪可以对DMT143露点仪在线比对，确认它的表现，而不必将它从系统中拆卸。如果需要调校，请将其送至维萨拉的服务中。工艺过程正常运行时，自动校准软件也在在线工作。当测量精度无法保障时，纠偏工作自动进行。
易于安装
DMT143露点仪有许多特性可供选择，包括不同的输出方式、安装选择和报警LED灯等。由于体积小巧、重量轻，DMT143露点仪在空间狭小或者小尺寸管路中非常容易、快速地安装。LED灯对高露点进行报警，工厂可以事先设置好触发点，用维萨拉的DM70手持表或一台PC计也可以重新设置。
DMT143露点仪特点/益处
1、体积小巧的露点变送器，适用小型工业干燥器应用
2、带有自动校准功能的维萨拉(Vaisala)DRYCAP®传感器技术
3、校准周期长达两年一次
4、露点测量范围 -60... +60 ºC(-76...+140 °F)
5、准确度±2 ºC (±3.6 ºF)
6、抗冷凝结露
7、快速响应时间
8、与维萨拉(Vaisala)手持式露点仪DM70兼容
9、溯源至NIST的校准(含校准证书)
10、通过RS485用户端口，方便快捷的维护和数据传输
11、露点*的LED灯报警
DMT143露点仪技术指标
测量参数
露点温度
测量范围(典型)
-60 ... +60 °C (-76 ... +140 °F) Td
模拟输出量程
选项 1 -80 ... +20 °C (-112 ... +68 °F) Td
选项 2 -80 ... +20 °C (-112 ... +68 °F) Td 在常压下露点
选项 3 自定义量程
准确度，空气或氮气中 ±2 °C (±3.6 °F) Td (见下图)
当露点低于0 °C (32 °F)是，变送器输出霜点
响应时间63% [90%]，气度在+20 °C和压力1 bar时
-60 -> -20 °C Td (-76 -> -4 °F Td) 5 s [15 s]
-20 -> -60 °C Td (-4 -> -76 °F Td) 45 s [10 min]
PPM体积浓度
测量范围(典型) 10 ... 40000 ppm
准确度，+20 °C (+68 °F), 1 bar1 ppm + 20%的读数响应时间63% [90%]，
操作环境
被测气体 非腐蚀性气体
温度 *) -40 ... +60 °C (-40 ... +140 °F)
相对湿度 0 ... 100 %RH
压力 *) 0 ... 50 bara (725 psia)
样气流速 对测量精度没有影响
*)当气度低至-40 °C (-40 °F)或者压力高至50 bar(725 psia)时，供电电压必须是24 ... 28 VDC。
输出
模拟输出(对应量程可改变) 4 ... 20 mA (3线), 0 ... 1 V/5 V,1 ... 5 V
电流输出分辨率 0.002 mA
电压输出分辨率 0.3 mV
典型的温度系数 0.005 %输出范围/ °C
数字输出 RS-485, 非隔离Vaisala工业协议
电缆接头 4- M8 (IEC 60947-5-2)
常规
传感器 Vaisala DRYCAP® 180D
建议校准周期
在给定的精度范围内 2 years
电压输出时的供电电压 12 ... 28 VDC
电流输出时的供电电压 18 ... 28 VDC
供电电流
正常测量时 大10mA + 负载电流
在自诊断阶段 大220 mA 脉冲
电流输出时负载 大500 Ohm
电压输出时负载 小10 kOhm
壳体材料 不锈钢 (AISI316L)
传感器保护 不锈钢烧结过滤器
机械接口 ISO G1/2” 或 NPT 1/2
防护等级 IP66 (NEMA 4)
储存温度范围 -40 ... +60 °C (-40 ... +140 °F)
重量 管螺纹 90g (3.2oz) NPT螺纹 100g (3.5oz)
满足EMC标准EN61326-1，电子设备用于测量、控制和实验室的工
业环境。
